鍍鎳硬化軸心
滾珠螺桿
微型軌道對位平台
鍍鎳硬化軸心

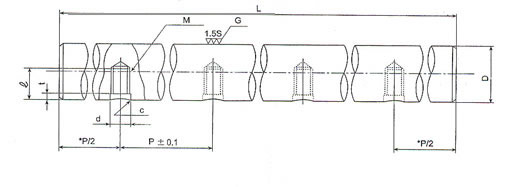

SCFB不生鏽外徑攻牙軸心
■
材質：高碳鋼（S55C）
■
處理方式：高週波熱處理，研磨及表面鍍硬鉻
■
硬度：HRC 60 ± 2
☆
註：＊記號，全長L視長度情況，則不受P/2之限制
外徑
型號
外徑公差
μm
孔距
螺栓
螺牙深度
沈窩孔
沈窩孔深
倒角
最大長度
重量
D
USCFB
g6
P
M
d
t(ref)
c(ref)
L(max)
kg/m
16
USCFB16
-6 ~ -17
150
M5*0.8
9
5.5
2.5
0.7
3600
1.58
20
USCFB20
-7 ~ -20
150
M6*1
10
6.5
2.5
0.7
4200
2.47
25
USCFB25
-7 ~ -20
200
M6*1
12
6.5
2.5
0.7
4200
3.85
30
USCFB30
-7 ~ -20
200
M8*1.25
15
8.5
3.0
1
4200
5.55
35
USCFB35
-9 ~ -25
200
M8*1.25
15
8.5
3.0
1
4200
7.55
40
USCFB40
-9 ~ -25
300
M8*1.25
18
8.5
3.0
1
4200
9.87
